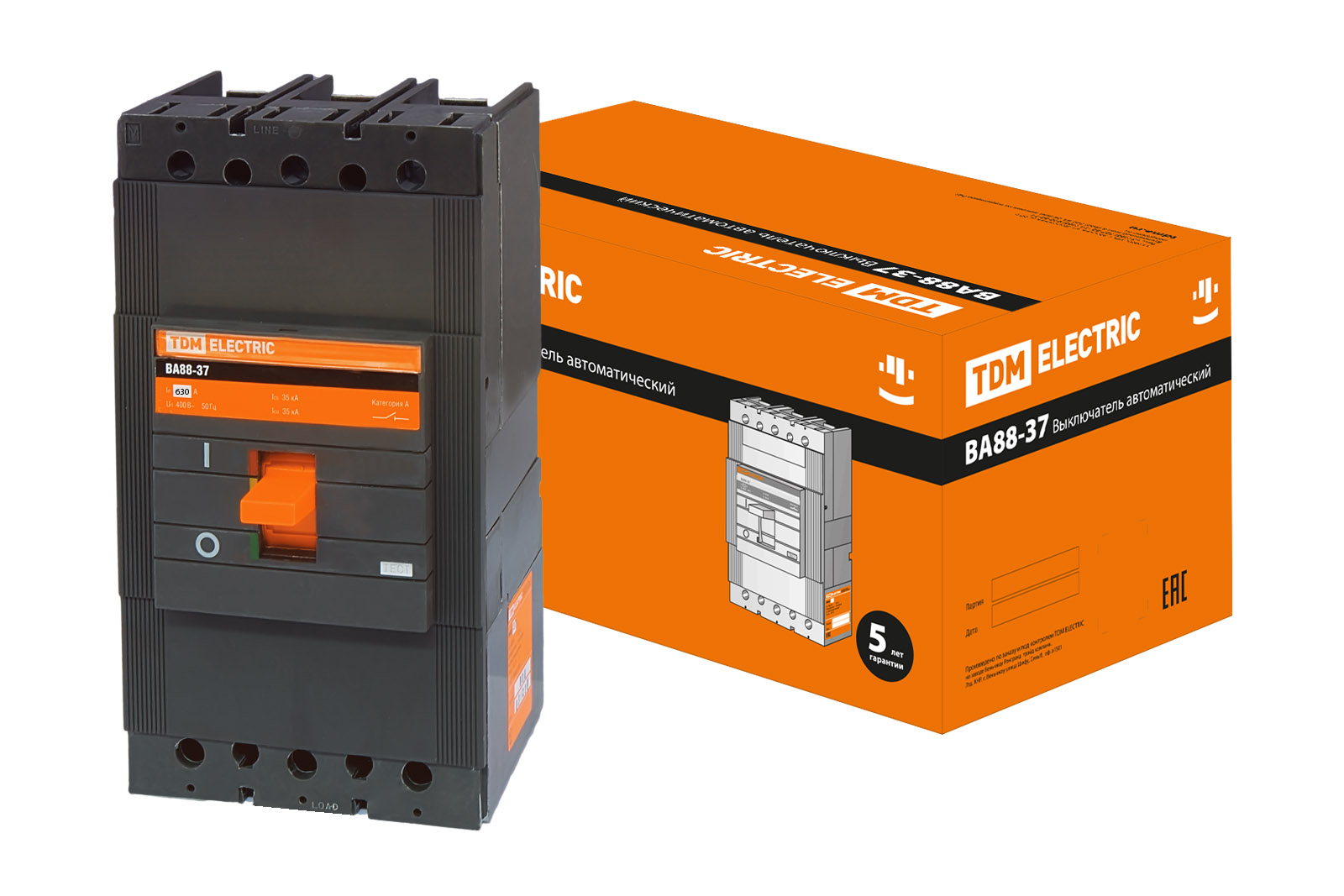

ВА88-37 3Р 250А-630A 35кА TDM
ОПИСАНИЕ
Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения.
Оперативное включение и выключение электрических цепей.
Дополнительные устройства
Применение
Жилое и гражданское строительство.
Производственные объекты.
Электроподстанции.
Материалы
Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.
Конструкция
Позволяет самостоятельно устанавливать дополнительные аксессуары.
Возможность монтажа на DIN – рейку при помощи специальной скобы.
Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик.
Двойная изоляция – полное отделение силовых цепей от цепей аксессуаров.
Преимущества
Компактные размеры (габариты и масса) – примерно на 15% меньше аналогичных выключателей.
Увеличенный гарантийный срок эксплуатации – 5 лет
Маркировка
Номинальный ток – величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи.
Предельная отключающая способность (Icu) – максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии
Рабочая отключающая способность (Ics) – величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи.
Категория применения «А» означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают.
Номинальное рабочее напряжение – напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях.
Комплектация
Переходные шины.
Межфазные перегородки.
Комплект винтов для крепления на панель.
Комплект для присоединения внешних проводов.
Тип расцепителя: Тепловой, электромагнитный
ВА88-32
Наименование параметра | Значение |
---|---|
Номинальный ток, А | 16, 50, 25, 63, 32, 80, 40, 100, 125 |
Уставка срабатывания по току короткого замыкания | 500, 10In |
Количество полюсов | 3 |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 12,5 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 25 |
Тип ручного поворотного привода | ПРП-1 125 |
Тип скобы для крепления на DIN-рейку | Скоба RCS-1 |
Тип аварийного контакта | АК-125/160 |
Тип дополнительного контакта | ДК-125/160 |
Тип расцепителя независимого | РН-125/160 |
Тип расцепителя минимального напряжения | РМ-125/160 |
Тип электропривода | ЭП-32/33 |
ВА88-33
Наименование параметра | Значение |
---|---|
Номинальный ток, А | 80, 100, 125, 160 |
Уставка срабатывания по току короткого замыкания | 10In |
Количество полюсов | 3 |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 17,5 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 35 |
Тип ручного поворотного привода | ПРП-1 160 |
Тип скобы для крепления на DIN-рейку | Скоба RCS-2 |
Тип аварийного контакта | АК-125/160 |
Тип дополнительного контакта | ДК-125/160 |
Тип расцепителя независимого | РН-125/160 |
Тип расцепителя минимального напряжения | РМ-125/160 |
Тип электропривода | ЭП-32/33 |
ВА88-35
Наименование параметра | Значение |
---|---|
Номинальный ток, А | 125, 160, 200, 250 |
Уставка срабатывания по току короткого замыкания | 10In |
Количество полюсов | 3 |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 25 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 35 |
Тип ручного поворотного привода | ПРП-1 250 |
Тип аварийного контакта | АК-250/400 |
Тип дополнительного контакта | ДК-250/400 |
Тип расцепителя независимого | РН-250/400 |
Тип расцепителя минимального напряжения | РМ-250/400 |
Тип электропривода | ЭП-35/37 |
ВА88-37
Наименование параметра | Значение |
---|---|
Тип автоматического выключателя | ВА88-37 |
Тип расцепителя | Тепловой, электромагнитный |
Номинальный ток, А | 250, 315, 400 |
Уставка срабатывания по току короткого замыкания | 10In |
Количество полюсов | 3 |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 35 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 35 |
Тип ручного поворотного привода | ПРП-1 400 |
Тип аварийного контакта | АК-250/400 |
Тип дополнительного контакта | ДК-250/400 |
Тип расцепителя независимого | РН-250/400 |
Тип расцепителя минимального напряжения | РМ-250/400 |
Тип электропривода | ЭП-35/37 |
ВА88-40
Наименование параметра | Значение |
---|---|
Номинальный ток, А | 400, 500, 630, 800 |
Уставка срабатывания по току короткого замыкания | 10In |
Количество полюсов | 3 |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 35 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 35 |
Тип ручного поворотного привода | ПРП1-800 |
Тип аварийного контакта | АК-800/1600 |
Тип дополнительного контакта | ДК-800/1600 |
Тип расцепителя независимого | РН-800/1600 |
Тип расцепителя минимального напряжения | РМ-800/1600 |
Тип электропривода | ЭП-40 |
Тип расцепителя: Электронный
ВА88-43
Наименование параметра | Значение |
---|---|
Номинальный ток, А | Регулируемый, 1000 х (0,4 ÷ 1), 1250 х (0,4 ÷ 1), 1600 х (0,4 ÷ 1) |
Уставка срабатывания по току короткого замыкания | Регулируемая |
Количество полюсов | 3 |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 50 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 50 |
Тип аварийного контакта | АК-800/1600 |
Тип дополнительного контакта | ДК-800/1600 |
Тип расцепителя независимого | РН-800/1600 |
Тип расцепителя минимального напряжения | РМ-800/1600 |
Тип электропривода | ЭП-43 |
Таблица аналогов
Производитель | Наименование |
---|---|
TDM Electric | ВА88 TDM Electric |
ОАО «ДЗНВА» г. Дивногорск | серия ВА57 (ВА57-35, ВА57Ф35, ВА57-39) |
ОАО «Ангарский электромеханический завод» г. Ангарск | типы ВА51-35, ВА52-35, ВА52-39 |
ОАО «Электроаппарат» г. Курск | серия ВА57 (ВА57-35, ВА57Ф35, ВА57-39) |
ОАО «Контактор» г. Ульяновск | серии ВА04-31 Про, ВА04-35 Про, ВА0436, ВА0636, ВА5139 |
